Produktspektrum

Produkte

Digitale Verstärker- und Reglerkarten (DAC), Reglermodule (DMA), On-Board Verstärker (DAP), HCSTool und Zubehör.

Überblick

Übersicht unserer Produkte

  • Digitale Verstärker- und Reglerkarten (DAC)
  • Digitale Verstärker- und Reglermodule (DMA)
  • Digitaler On-Board Verstärker (DAP)
  • Bus-Interfaces (DAC, DMA, ODC, DAP)
  • Bus-Interfaces (PROFIBUS®, PROFINET®, EtherNet/IP™, CANopen®)
  • SSI Sensorinterface für Wegmesssysteme (DAC, DMA)
  • Parametrier-Software (HCSTool)
  • Inbetriebnahmegeräte (Zubehör)
  • Schnittstellen-Adapter (Zubehör)
  • Kundenspezifische Adaptionen

Digitale Verstärker- und Reglerkarten “DAC-4x(A)“

  • Gesteuerte / Geregelte Anwendungen
  • Version mit PROFIBUS, PROFINET, EtherNet/IP-Interface
  • PpQ Ausführung für Pumpenregelung
  • Kundenspezifische Varianten (Brand-Labeling)
  • Kundenspezifische Software Varianten
  • Spezielle Parametrierungen
  • Versionen für Servoventile, Ausgangsströme 8 bis 550 mA
  • Version für Wegmesssysteme mit SSI-Interface verfügbar
  • Optionen (Vibrationsschutz, Schutzlackierung, Sonderausführungen)

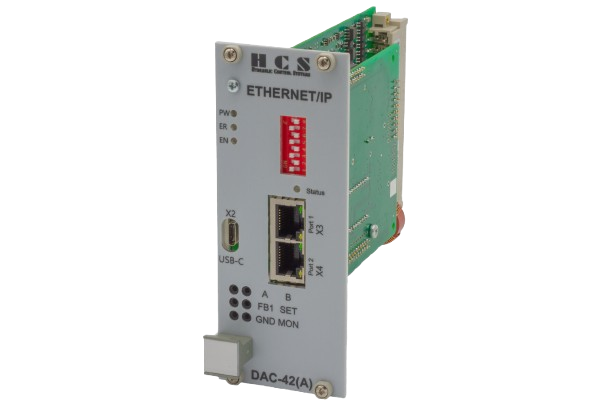

1 DAC-44A SchO 2 DAC-44 2022 4 DAC-42A EIP 7 CU DAC4a 140 7-skhf32

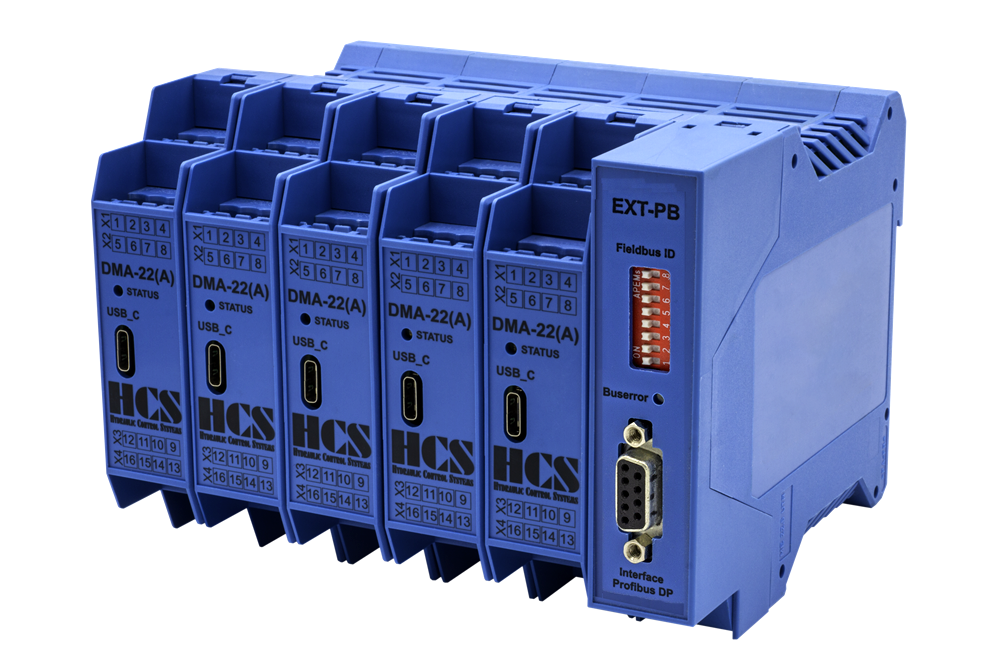

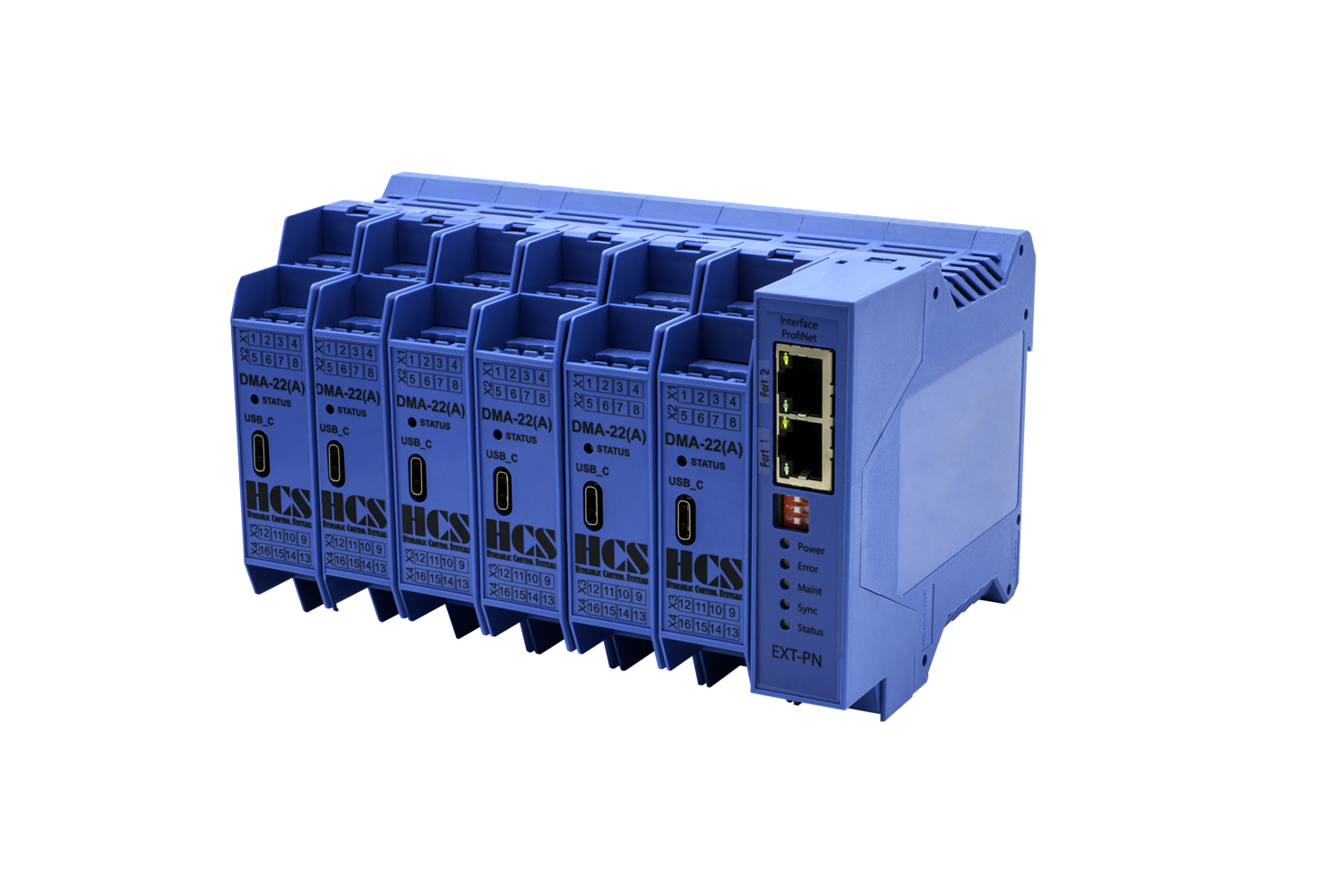

Digitale Verstärker- und Reglermodule “DMA-22(A)“

  • Gesteuerte / Geregelte Anwendungen
  • Mit Bus-Interface (PROFIBUS, PROFIDRIVE, PROFINET, EtherNet/IP, CANopen). Einfach- und Multimodul-Ausführungen
  • Erweiterungsmodul für zusätzliche analoge und digitale I/O
  • Kundenspezifische Varianten
  • Brand-Labeling
  • Software Varianten
  • Spezielle Parametrierungen
  • Sonderversionen z.B. Ausgänge für Servoventile (20 bis 550 mA)
  • Versionen für rheologische Dämpfer bis 10 A verfügbar
  • Version für Wegmesssysteme mit SSI-Interface verfügbar
  • Optionen (spezielle I/O, Schutzlackierung, German Lloyd EMV)

Hinweis zum Ersatzbedarf: Die Vorgängerbaureihe DMA-22 ist abgekündigt. Ersatzgeräte liefern wir in einer vollständig kompatiblen Ausführung – was dabei für die SPS-Konfiguration gilt (nur bei PROFIBUS) und welche Angaben wir dafür benötigen.

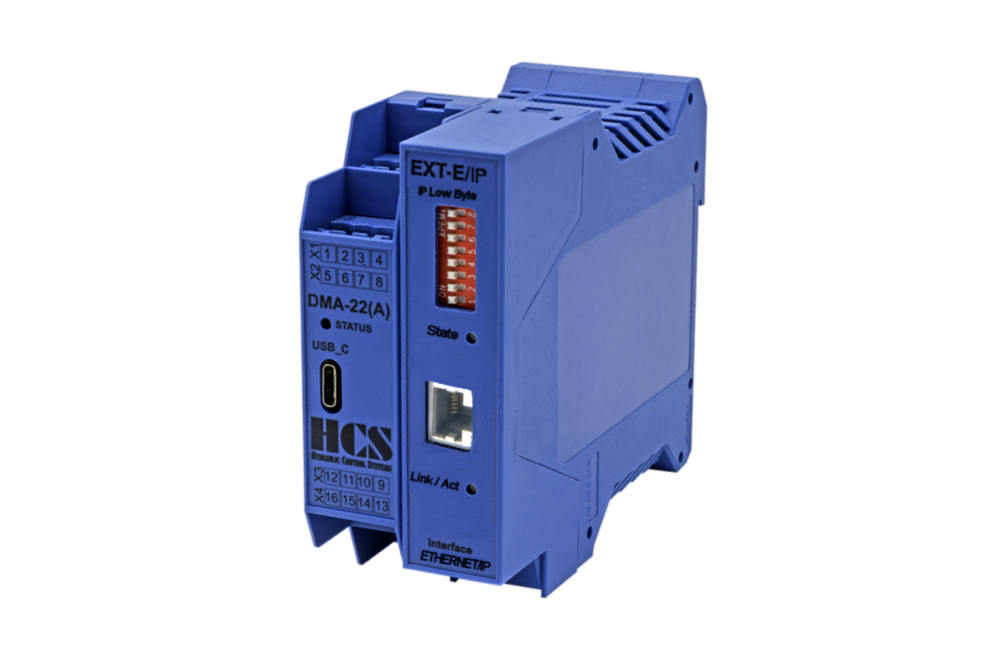

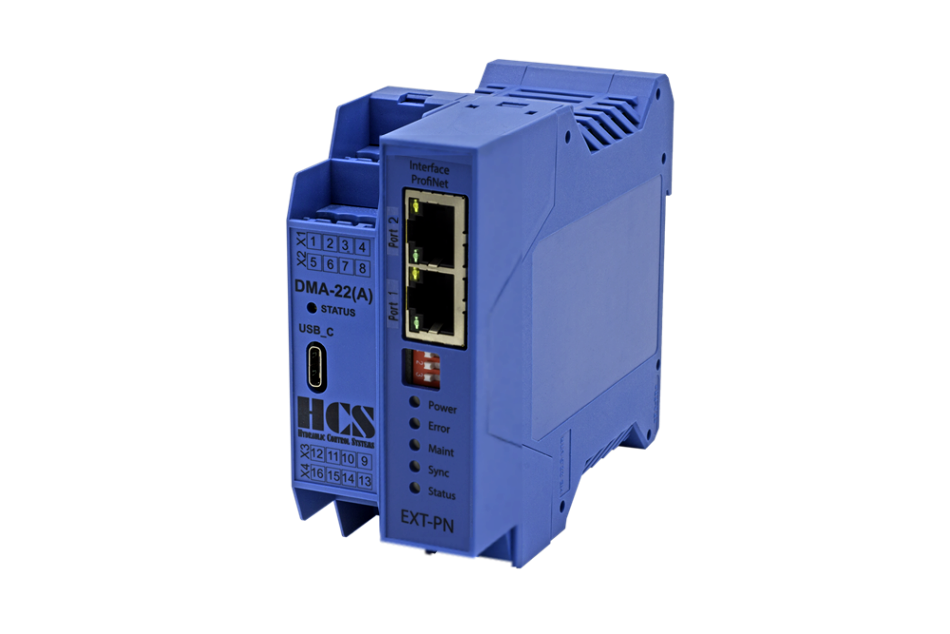

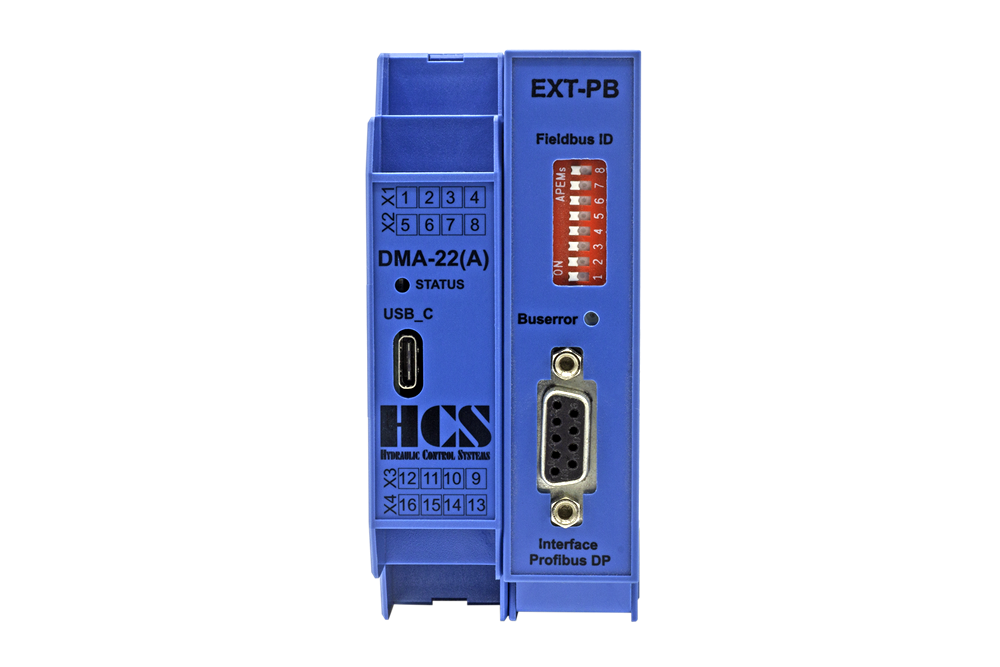

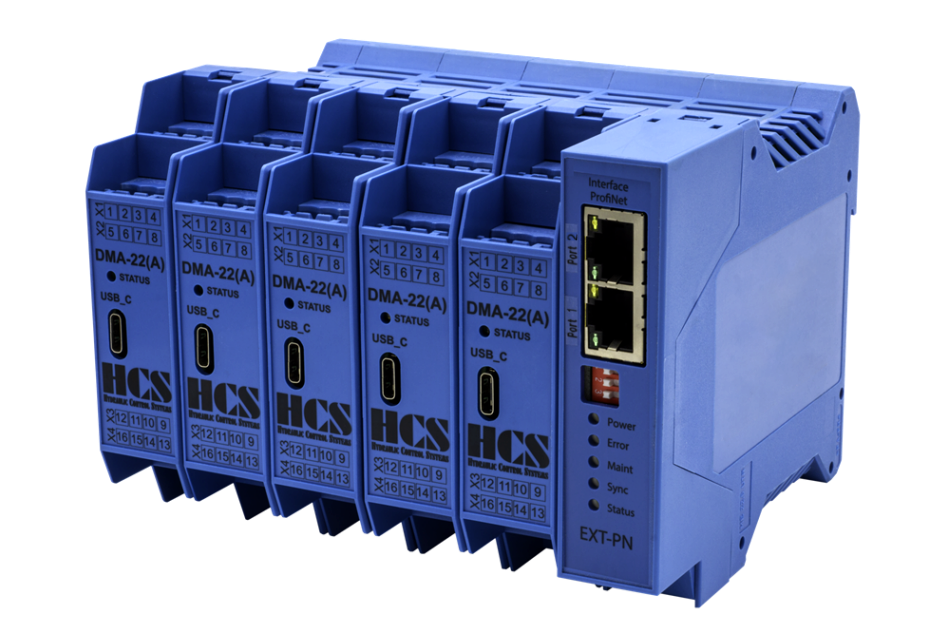

1 DMA-22A 2022 2 DMA-22A EXT-PB 2 DMA-22A EXT-PB front 3 DMA-22A-5x PB 4 DMA-22A EXT-PN 5 DMA-22A-5x PN 6 DMA-22A-6x PN 7 DMA-22A EXT-EIP 8-modul-schraeg-vorne
Neu

Digitaler On-Board Verstärker “DAP”

  • On-board digitaler einkanaliger Stecker-Verstärker in IP65
  • Direkt aufsteckbar auf Stecker Form „A“ nach EN 175301-803-A / ISO 4400
  • Für ein Ventil ohne Rückführung mit einem Magneten
  • Hoher max. Ausgangsstrom bis 3,5 A
  • Gehäuse aus Kunststoff und Deckel aus Aludruckguss
  • Verschiedene optionale Anschlussmöglichkeiten oder Kabel mit unterschiedlicher Länge
  • Anpassung an alle gängigen Proportionalventile und Kundenwünsche möglich
  • Voll digitale PI-Regler für den Magnetstrom
  • Versorgungsspannung 12 V / 24 V
  • Optional mit CANopen Bus-Interface verfügbar
  • Analoger Sollwert-Eingang mit hoher Auflösung und Genauigkeit
  • Kurze Zykluszeit für bestes dynamisches Verhalten
  • Einfache Anwendung und Einstellung durch Programm HCSTool
  • Integrierte Oszilloskop-Funktion im HCSTool
1 DAP-22 2 DAP-22 04

Programmier- und Analyse-Werkzeug “HCSTool“

Neu: HCSTool 2.0.26.1028 – grundlegend überarbeitet, mit neuem Design und vielen neuen Funktionen:
  • Neue, moderne Oberfläche mit neuen Symbolen und schnellerem Programmstart
  • Schnittstellenwahl erkennt angeschlossene HCS-Geräte mit Typ und Anschlussart (USB/UART); Typ und Version werden beim Upload automatisch erkannt
  • Änderungsverlauf: Rückgängig und Wiederholen (Strg+Z / Strg+Y), Verlaufsliste, Änderungen mit Datum in die Beschreibung des Parametersatzes übernehmen
  • Firmware-Update direkt im HCSTool – auch für die älteren DAC-4 und DMA-2
  • Oszilloskop: Einstellungen werden gemerkt, Achsen frei bearbeitbar; mit aktueller Firmware bis zu 8 Kanäle, Anzeige ohne Zeitverzug und Parameteränderung während der Aufzeichnung
  • Geführter Sensorabgleich; Abgleichwerte zwischen Karte und Datei vergleichen und übertragen
  • Integrierte Kurzanleitung (F1) auf Deutsch, Englisch und Französisch
  • Läuft unter .NET Framework 4.x – die Nachinstallation von .NET 3.5 unter Windows 10/11 entfällt
Jetzt kostenlos herunterladen · Versionsverlauf
  • Ein Tool für alle HCS Produkte DAC / DMA / DAP etc.
  • Einfach anzuwenden – intuitive Bedienung
  • Mit Parameterbeschreibung für die Anwendung
  • Upload und Download von kompletten Parametersätzen
  • Einfache Sicherung von Parametersätzen
  • Kommentare als Klartext zur Beschreibung mit abspeicherbar
  • Monitorfunktion zur Anzeige der Applikationswerte
  • Parameter „on-the-fly“ änderbar
  • Deutsche/Englische/Französische Version in einer Installation
  • Lauffähig unter WINDOWS XP bis WINDOWS 11
  • Unterstützt USB und RS232 Interface
  • Kundenspezifische Anpassungen möglich
Kostenloser Download →
1 Splash 2 Port selection 3 Monitor 4 Main window 5 Change history 6 Oscilloscope channels 7 Oscilloscope 8 Firmware update

Zubehör

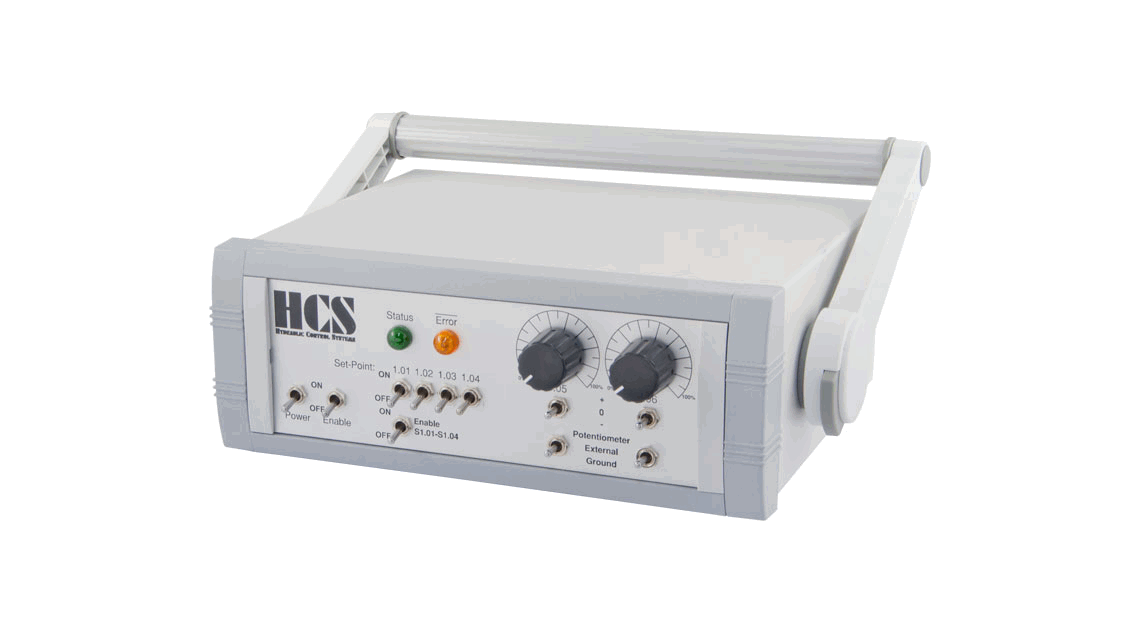

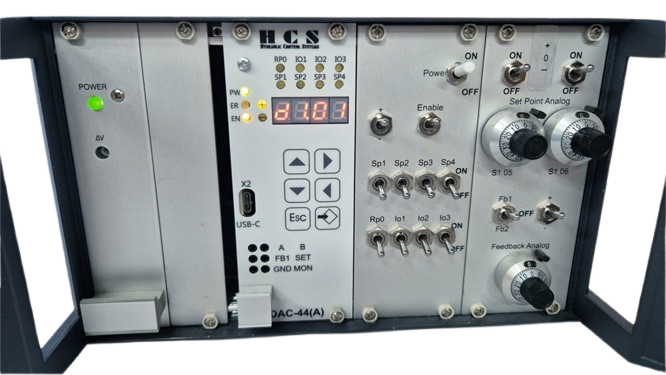

  • Inbetriebnahmegeräte (für DAC-4x(A), für DMA-22(A))

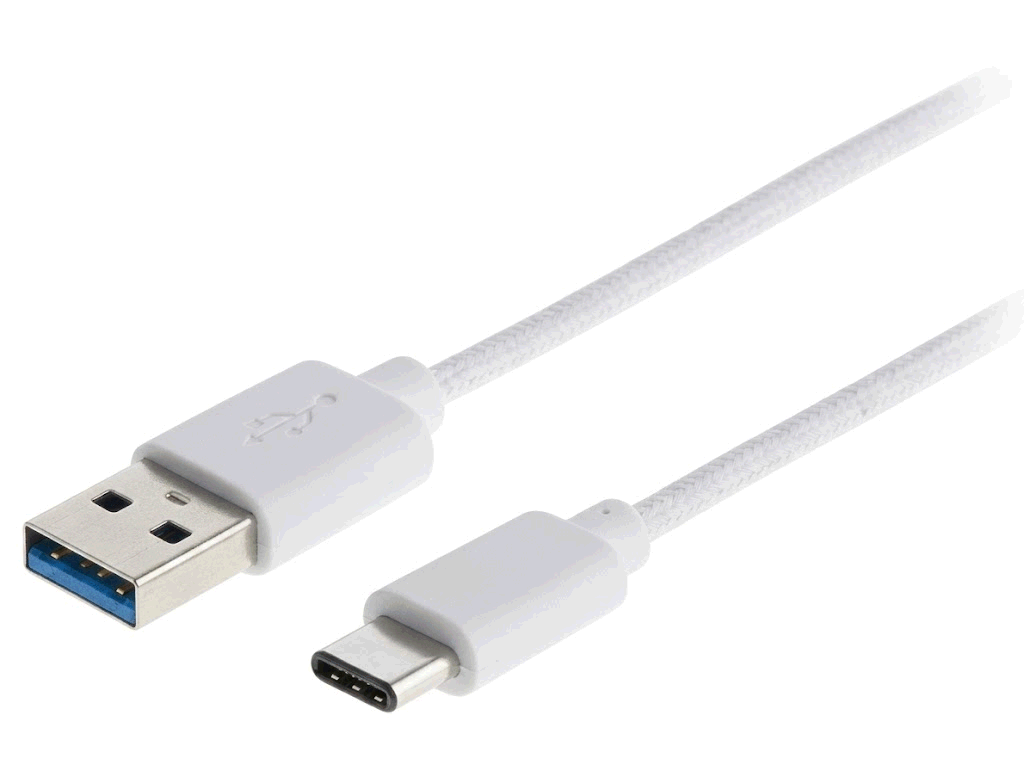

  • USB-A auf USB-C Kabel

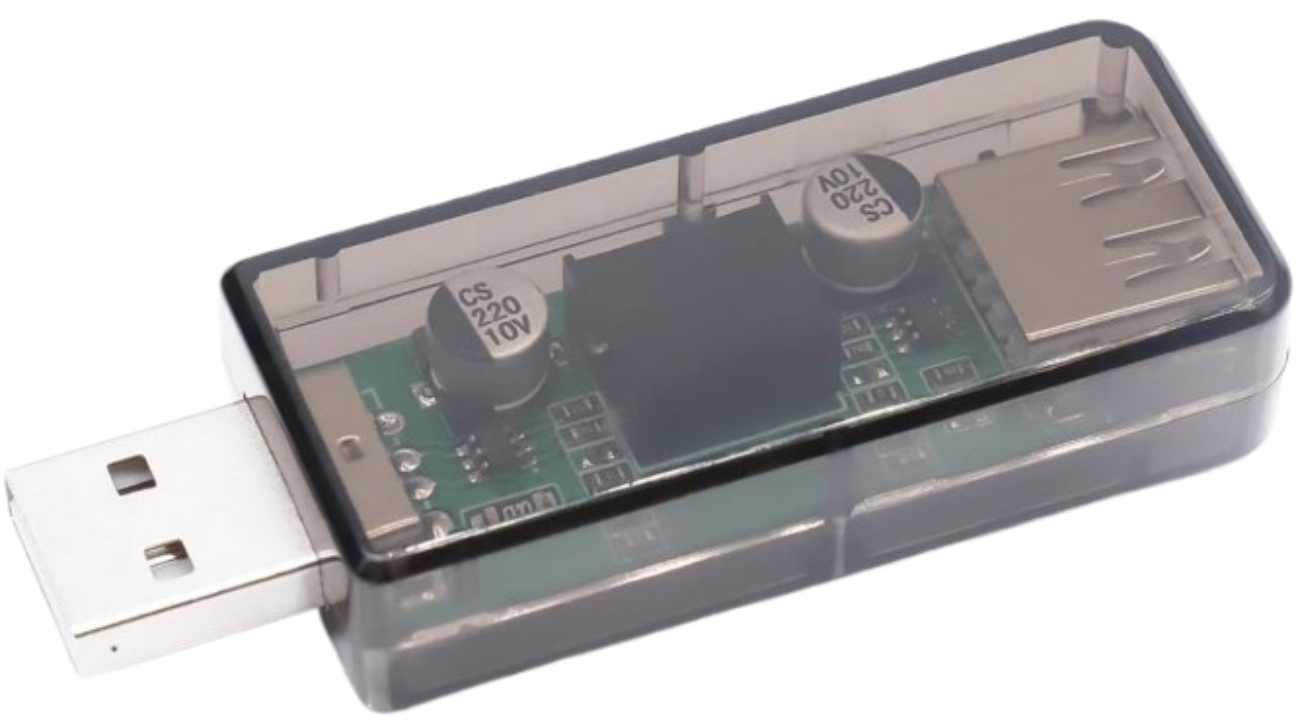

  • Galvanically Isolated USB Adapter (USB Isolator, zur galvanischen Trennung der USB Schnittstelle)
  • Universalrack (für DAC-4x(A))

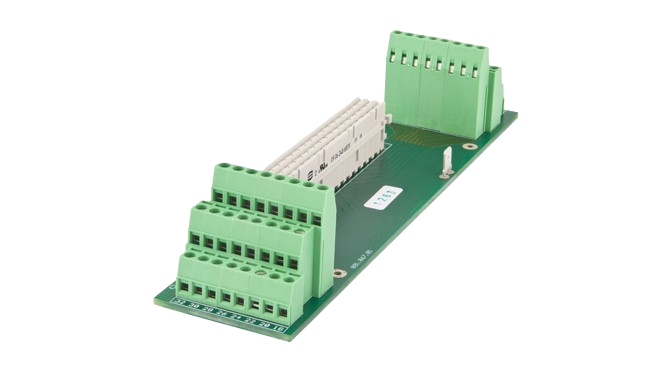

  • Backplane (für DAC-4x(A))

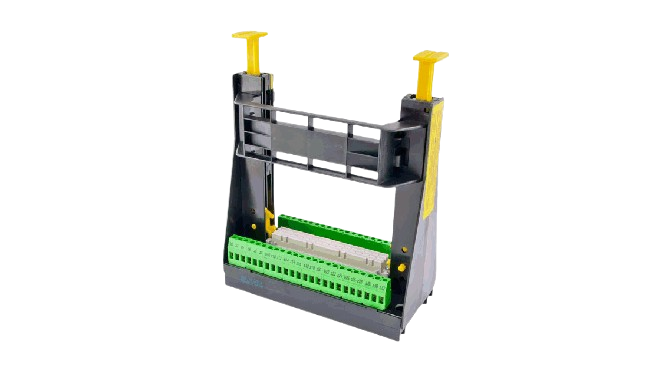

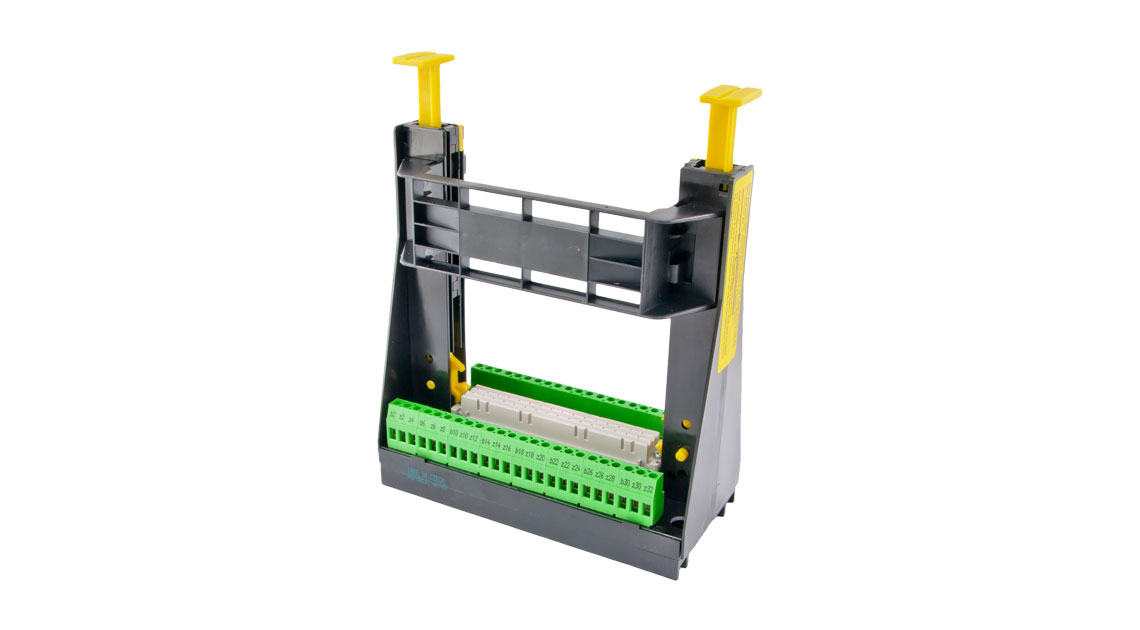

  • Steckkartenträger (für DAC-4x(A))

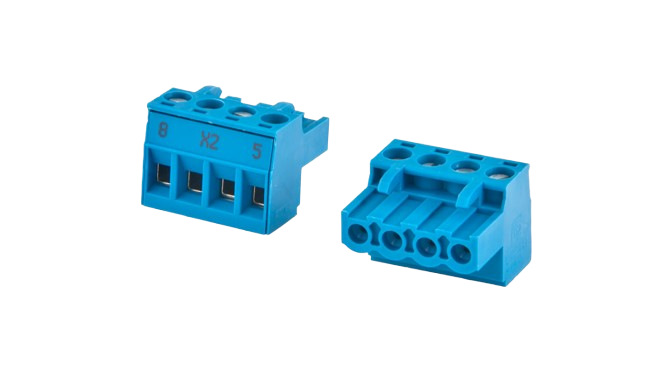

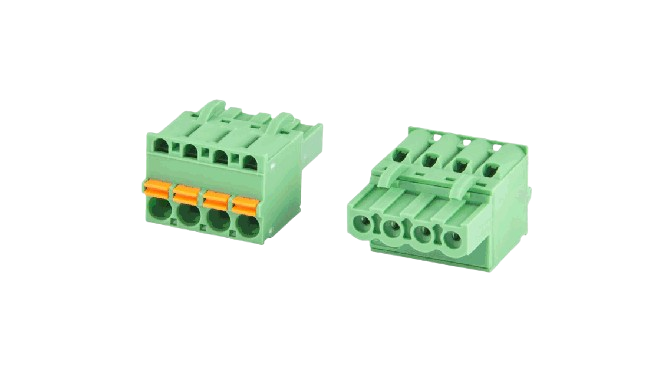

  • Steckverbinder und Kodierelemente (für DMA-22(A))

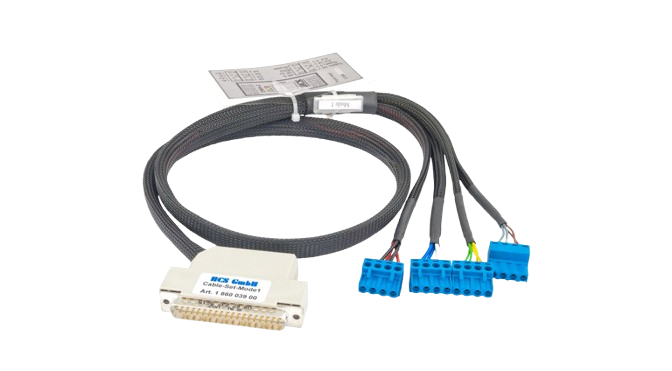

  • Interface-Kabel mit und ohne USB-Adapter (nur für die abgekündigten DAC und DMA Baugruppen)
2 USB-2m RS232-RJ45 4-4mstbu 5-4fkct 7-skhf32 8-backplane 9 2-modul-schraeg-vorne 9 3-kabel 9 USB-RS232-DS9F-2m USB-A auf USB-C Kabel Galvanically Isolated USB Adapter

PROFIBUS® und PROFINET® sind eingetragene Marken der PROFIBUS Nutzerorganisation e.V. (PI). EtherNet/IP™ ist eine Marke von ODVA, Inc. CANopen® ist eine eingetragene Marke der CAN in Automation (CiA) e.V.
